4x4x1.5輕觸開關

產品簡介：

產品價格：

PDF下載： 設計原理圖下載

4x4x1.5輕觸開關產品詳情

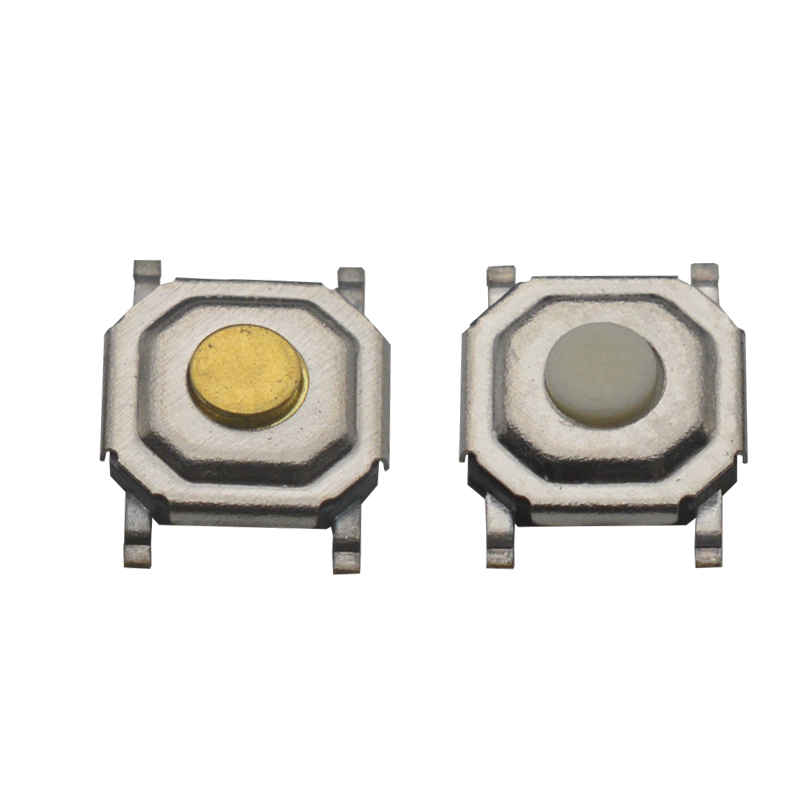

4×4×1.5mm 輕觸開關：超薄設計的 "指尖精靈"

4×4×1.5mm 輕觸開關是一款極致緊湊的表面貼裝式按鍵開關，擁有 4mm×4mm 的底座和僅 1.5mm 的超薄高度，專為空間受限的電子設備設計。作為輕觸開關家族中的 "超薄精英"，它完美平衡了微型化與操作體驗，是 TWS 耳機、智能手表等現代便攜設備的理想選擇。

一、核心規格參數

參數項典型值說明
基本尺寸4mm×4mm×1.5mm業界標準規格，±0.1mm 公差
安裝方式SMT 貼片式無引腳直插，直接焊接 PCB 表面，節省空間
引腳配置標準 4 腳 (兩對內連)提供穩定焊接和電氣連接
觸點類型單刀單擲 (SPST)，常開 (NO)按下導通，松開斷開
額定電壓DC 12V適合低電壓電路
額定電流50mA (0.05A)典型值，不適合大功率應用
接觸電阻≤50~100mΩ越低信號傳輸越穩定
絕緣電阻≥100MΩ防止漏電
操作力100gf/160gf/260gf160gf 為通用型，100gf 適合輕觸，260gf 提供更強反饋
行程0.15~0.2mm短行程設計，響應迅速
使用壽命5 萬～30 萬次優質產品可達 10 萬次以上
工作溫度-20℃~+70℃適應一般使用環境

二、結構與工作原理

核心組件：

  • 超薄按鈕：直徑約 2mm，頂部可設計為平面或弧形

  • 不銹鋼彈片：關鍵部件，受壓變形觸發電路導通

  • 鍍金觸點：確保低電阻連接，提升導電性和抗腐蝕性

  • 阻燃基座：采用 PA66 或 PBT 材質，耐高溫 (≤260℃)，提供電氣隔離

工作機制：按下按鈕→彈片變形→觸點閉合 (電路導通)→松開→彈片復位→觸點斷開 (電路切斷)，提供清晰的 "咔嗒" 觸感反饋

三、應用場景：超薄身形，大世界

消費電子：

  • TWS 耳機：控制播放 / 暫停、切換模式，超薄設計不影響佩戴舒適度

  • 智能手表 / 手環：側邊功能鍵，不增加設備厚度

  • 遙控器：輔助功能按鍵，節省 PCB 空間
